カスタム引抜成形形状の引抜成形プロセス原理の紹介

目次

1. 引抜成形の技術と科学: 概要

2. 引抜成形プロセスの分解: 段階ごとの詳細

3. カスタム引抜成形形状を選択する理由比類のないアドバンテージポートフォリオ

4. 未来のエンジニアリング: カスタム引抜成形形状の重要なパラメータ

   • 4.1.素材構成: パフォーマンスの基礎

   • 4.2.寸法仕様と許容差

   • 4.3.機械的特性: 構造的完全性の中核

5. 用途の範囲: カスタム引抜成形形状が優れた用途

6. 成功のためのパートナーシップ: 完璧なプロファイルを指定するためのガイド

1. 引抜成形の技術と科学: 概要

高度な複合材製造の世界では、引抜成形に見られる効率、一貫性、強度を独自に組み合わせたプロセスはほとんどありません。スチール、アルミニウム、木材などの従来の材料に代わる優れた代替品を求めるエンジニアやデザイナーにとって、引抜成形は可能性の領域を開きます。引抜成形の核心は、一定の断面プロファイルを持つ複合材料を製造するための連続的で高度に自動化された製造方法です。このガイドでは、引抜成形プロセスの原理を深く掘り下げ、特にその機能と仕様に焦点を当てます。カスタム引抜成形形状。私たちの目標は、これらの高性能プロファイルがどのように作成されるのか、そしてなぜそれらが無数の業界の要求の厳しいアプリケーションに選ばれる材料であるのかを包括的に理解することです。

2. 引抜成形プロセスの分解: 段階的な分析

「引抜成形」という用語は、「プル」と「押し出し」を組み合わせた造語です。材料をダイを通して押し出す押出成形とは異なり、引抜成形では、加熱されたダイを通して強化繊維と樹脂を引っ張り、複合材料を最終形状に硬化させます。この根本的な違いが、完成品の優れた特性の鍵となります。このプロセスは、いくつかの重要な段階に分類できます。

1. クリール駅:このプロセスは、グラスファイバー (ロービング)、カーボンファイバー、アラミドなどの連続強化繊維のスプールから始まります。これらの繊維は、プロファイルの主要な引張強度を提供します。

2. ガイドシステム:繊維は正しい方向で次の段階に入るように正確に誘導および位置合わせされ、プロファイル内での均一な分布が保証されます。

3. 樹脂含浸：整列した繊維は、樹脂含浸タンク (または「ウェットアウト」バス) を通して引き出されます。ここでは、液体ポリマー樹脂システム (通常はポリエステル、ビニル エステル、またはエポキシ) が完全に浸透しています。この樹脂マトリックスは繊維を結合し、繊維間の荷重を伝達し、耐環境性と耐薬品性を提供します。

4. 予備成形ステーション:次に、飽和した繊維は一連のプレフォーマーを通って案内されます。これらのツールは、材料を最終的なプロファイルの大まかな形状に優しく成形します。余分な樹脂空気がダイに入る前に閉じ込められていないことを確認します。

5. 加熱されたダイ:これがプロセスの核心です。予備成形された樹脂を豊富に含む材料は、精密に機械加工され、加熱されたスチール製の金型に引き込まれます。型の温度は慎重に制御され、「硬化」または「ゲル化」と呼ばれる急速な化学反応が開始されます。金型内で、樹脂は液体から固体状態に変化し、金型キャビティの正確な形状になります。

6. 牽引システム:連続プーラーは、多くの場合、キャタピラ式または往復クランプ システムであり、硬化したプロファイルをつかみ、一定の速度で金型内に引き抜きます。この引っ張り動作が連続プロセス全体を推進します。

7. カットオフソー:完全に硬化して硬化したプロファイルが金型から排出されると、走行するカットオフソーによって事前に設定された長さに自動的に切断されます。

この連続プロセスにより、全長にわたって非常に一貫した特性と寸法を備えた製品が得られ、高強度の製品の大量生産に最適です。カスタム引抜成形形状.

3. カスタム引抜成形形状を選択する理由?比類のないアドバンテージポートフォリオ

を選択するカスタム引抜成形形状従来の材料や他の複合プロセスよりも優れた競争力を発揮します。メリットは数多くあり、影響力があります。

• 高い強度重量比:引抜成形プロファイルは、重量比でスチールよりも大幅に強度と剛性が高く、構造の軽量化、輸送コストの削減、設置の容易化につながります。

• 耐食性:金属とは異なり、複合材料は錆びたり腐食したりしません。これらは電気腐食に対して耐性があり、過酷な化学物質、酸性、塩分、湿気の多い環境において非常に優れた性能を発揮します。

• 設計の柔軟性:実質的に任意の一定の断面を作成できる機能により、複数の機能を単一のプロファイルに統合できるため、組み立て時間とコストが削減されます。

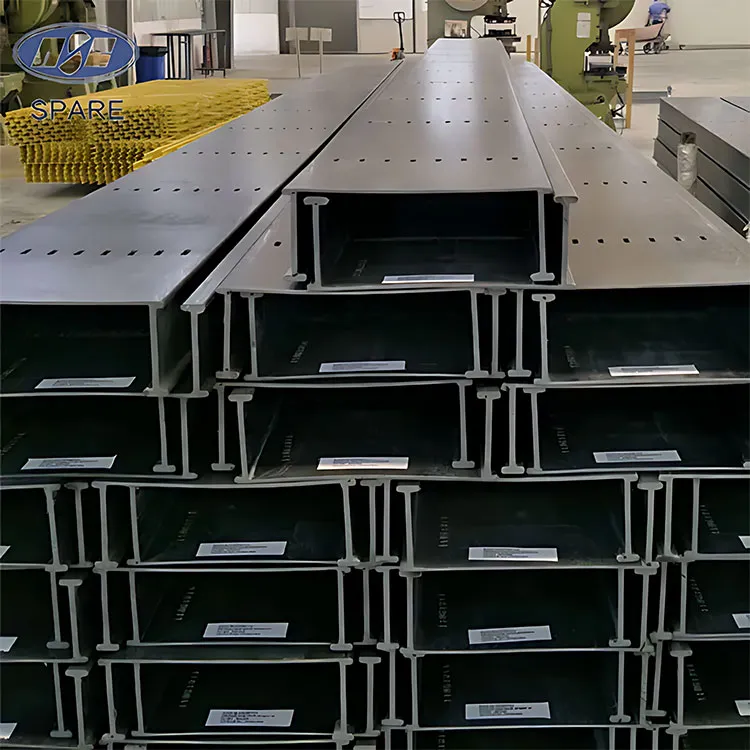

• 優れた誘電特性:非導電性の引抜成形形状は、はしごレール、ケーブル トレイ、絶縁体コアなどの電気およびユーティリティ用途に最適です。

• 寸法安定性:複合材料は熱膨張係数が低く、木材のように吸湿の影響を受けにくいため、さまざまな環境条件下でも形状とサイズを維持します。

• 低いライフサイクルコスト:初期の材料コストは高くなる可能性がありますが、メンテナンスの削減、寿命、設置の容易さによる節約により、多くの場合総所有コストが低くなります。

4. 未来のエンジニアリング: の主要なパラメータカスタム引抜成形形状

引抜成形プロファイルを効果的に指定して利用するには、その主要なエンジニアリングパラメータを理解することが不可欠です。これらの仕様は、アプリケーションに対するプロファイルのパフォーマンスと適合性を定義します。

4.1.素材構成: パフォーマンスの基礎

引抜成形プロファイルの特性は、その強化材と樹脂の組み合わせによって決まります。

4.2.寸法仕様と許容差

引抜成形は、厳しい寸法公差を保持することで知られています。標準パラメータには次のものが含まれます。

• プロファイル寸法:幅、高さ、壁の厚さ、内側の半径。

• 真直度公差:通常は 10 フィートあたり 1/8 インチ未満です。

• ねじれ許容値:単位長さあたりのねじれの度合いとして定義されます。

• 長さの許容差:通常、カット長さは±1/8インチです。

4.3.機械的特性: 構造的完全性の中核

の機械的特性は構造設計にとって最も重要なパラメータです。これらは通常、技術データシートで提供されます。以下は、標準的なガラス繊維強化ポリエステル プロファイルの特性の例です。

注: これらの値は代表的なものであり、樹脂システム、強化材の種類、および繊維の体積割合を変更することによって大幅に変更される可能性があります。

5. 用途の範囲: カスタム引抜成形形状が優れている場合

引抜成形複合材のユニークな特性により、これらは幅広い用途に最適です。

• 建設とインフラ:構造梁、格子、手すり、窓枠、橋の床板。その耐食性は、水辺の構造物や化学プラントにおいて非常に貴重です。

• 電気とユーティリティ:ラダーレール、ケーブルサポートシステム、アンテナカバー、電柱用クロスアーム。ここでは、絶縁耐力と非導電性が重要です。

• 交通機関：トラックとトレーラーのサイド レール、フロア サポート、バスのコンポーネント、貨物管理システム。重量の削減は、積載量と燃料効率の向上に直接つながります。

• 海洋および水処理:歩道、はしご、手すり、ボートやドックの構造部品。木材とは異なり、腐朽や海洋穿孔者の侵入を防ぎます。

• 産業用:安全ケージ、コンベヤコンポーネント、腐食環境用の支持構造、およびカスタム治具。

6. 成功のためのパートナーシップ: 完璧なプロファイルを指定するためのガイド

で成功カスタム引抜成形形状は、お客様とメーカーとの協力的なパートナーシップにかかっています。プロジェクトを開始するときは、次のことについて話し合う準備をしてください。

• 機能要件:この部品の主な機能は何ですか? (例: 構造支持、電気絶縁、耐食性)。

• 負荷条件:予想される引張、圧縮、曲げ、動的荷重はどれくらいですか?

• 環境暴露:部品は化学物質、紫外線、塩水、または極端な温度にさらされますか?

• 規制基準:満たさなければならない特定の業界標準 (ASTM、ISO、UL など) はありますか?

• 組み立てと仕上げ:プロファイルは他のコンポーネントとどのように統合されますか?穴あけ、塗装、その他の二次的な作業が必要ですか?

詳細な情報を提供することで、エンジニアリングチーム設計を最適化し、理想的な材料の組み合わせを選択し、比類のないパフォーマンスと価値を提供するプロファイルを製造するのに役立ちます。引抜成形プロセスはイノベーションのための強力なツールであり、その原理とパラメーターを明確に理解することで、次のプロジェクトで複合材料の可能性を最大限に引き出すことができます。

とても興味があるなら南京スペアコンポジット 宜正の製品やご質問がございましたら、お気軽にお問い合わせくださいお問い合わせ。
