FRP プロファイルの製造方法: 引抜成形プロセスを理解する

ほとんどのエンジニアは次のように指定しますFRPプロフィール。完成した複合プロファイルが建設現場に届く前に、生産ライン内で何が起こっているのかを理解している人はほとんどいません。

多くの FRP 構造プロファイルの背後にある製造プロセスは、引抜成形。これは、強力かつ軽量で、寸法が一貫した、幅広い断面形状の複合プロファイルを作成するように設計された連続生産技術です。

それで、それはどのように機能するのでしょうか？

①ファイバーガイド

このプロセスは、主に連続補強材から始まります。ガラス繊維ロービングとマット。これらの材料は、その位置、整列、分布を制御する特殊なガイド システムを通じて連続的に供給されます。

補強材の方向は、完成したプロファイルの機械的性能に直接影響するため、重要です。

②樹脂槽

次に、強化材は樹脂システムを通過し、そこでガラス繊維にポリマー樹脂が完全に含浸されます。

用途と必要な性能に応じて、次のようなさまざまな樹脂システムを使用できます。ポリエステル、ビニルエステルまたはエポキシ。樹脂は繊維を結合し、最終複合材料のポリマーマトリックスを形成します。

③ 加熱ダイ

含浸後、飽和した強化材が精密加工された加熱されたスチール金型に入ります。

金型内では、制御された熱によって硬化反応が開始されます。複合材料は、必要な断面形状に成形されながら徐々に硬化します。

を組み合わせたステージです。繊維強化材、樹脂と熱剛性の高い構造プロファイルになります。

④ メカニカルプーラー

プロファイルが形成され硬化すると、機械的引張ユニットが制御された速度でダイを通してプロファイルを連続的に引き抜きます。

引張システムは安定した生産プロセスを維持し、プロファイルの全長に沿って一貫した寸法と表面品質を確保するのに役立ちます。

⑤長さに合わせてカットする

バッチベースの製造プロセスとは異なり、引抜成形ではプロファイルを連続的に製造できます。

生産ラインを出た後、完成したプロファイルは、構造用途、歩道、ケーブル管理システム、その他の産業用コンポーネントなど、顧客の仕様に従って必要な長さに切断されます。

結果: 一貫した複合プロファイル

適切に制御された引抜成形プロセスにより、メーカーはいくつかの重要な利点を備えた FRP プロファイルを製造できます。

✅ 安定した品質— 安定した生産により、プロファイルに沿って均一な寸法と特性を維持できます。

✅ 繊維含有量が高い— 最適化された補強により、高い強度対重量性能を実現

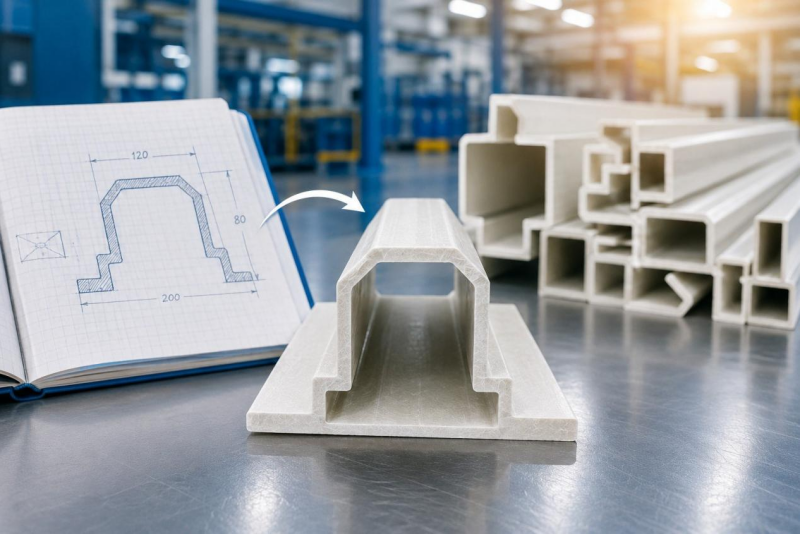

✅ 複雑な断面— I ビーム、チャネル、アングル、チューブ、その他多くのカスタマイズされたプロファイルを製造可能

✅ 継続生産— 長いプロファイルを製造し、必要な長さに切断することができます

✅ 大規模な場合でも費用対効果が高い— 連続生産は、生産量が多い場合に特に効率的です

最終的に得られるのは、以下の要素を組み合わせた構造材料です。ポリマーマトリックスによるグラスファイバー補強、FRP を要求の厳しい産業用途にとって魅力的なものにする強度、耐食性、軽量特性を提供します。

で南京スペア、私たちは運営しています中国の 2 つの工場にわたる 50 以上の引抜成形ライン、さまざまな業界や市場の顧客向けにカスタマイズされた FRP プロファイルの製造をサポートします。

繊維強化から樹脂含浸、硬化、引張、切断に至るまで、引抜成形プロセスのすべての段階が、最終製品の品質と性能を決定する役割を果たします。
