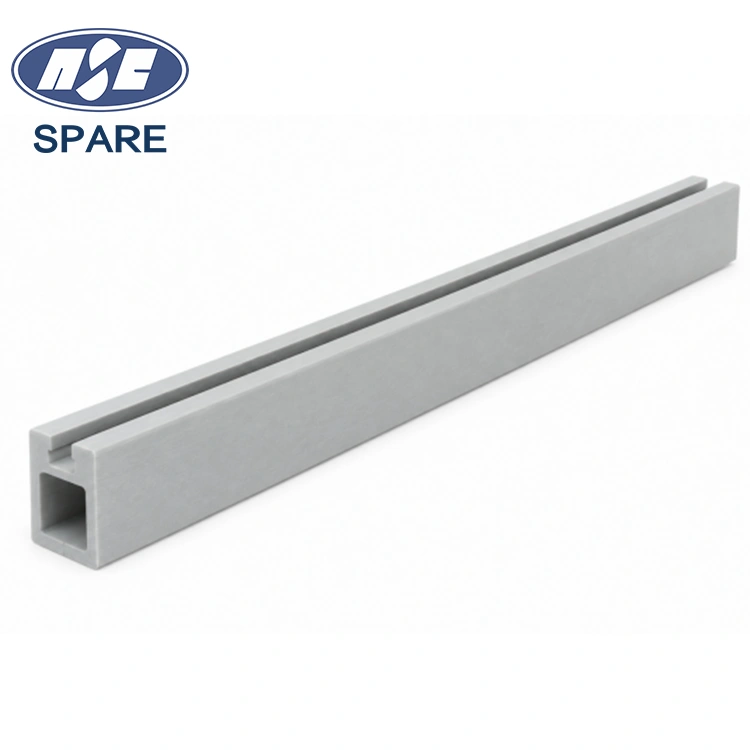

FRPスロットプロファイル

製品概要

製品名:FRPスロットプロファイル

ブランド：スペアコンポジット

プロセス：引抜成形

主な特徴:全長に沿った連続スロット。ドリル不要の調整可能な取り付け。耐食性。電気的および熱的に絶縁する。軽量;寸法的に一貫している。メンテナンスの手間がかからない。現場での切断や機械加工が簡単

標準サイズ:40×40×4 mm ～ 120×60×6 mm;シングル スロット バージョンとダブル スロット バージョンが利用可能。リクエストに応じてカスタムスロット寸法

標準長さ:6メートル。カスタムの長さも利用可能

樹脂システム:ポリエステル、イソフタル酸、ビニルエステル、エポキシ;難燃グレードも利用可能

色：ライトグレー (RAL 7035);リクエストに応じてカスタムカラーも利用可能

主な利点

• 全長に沿った連続スロットにより、穴あけをせずに柔軟なブラケットと固定位置を設定できます
• 耐食性 - 酸、アルカリ、塩水、化学環境で機能します。
• 非導電性 — 電気的および熱的に絶縁
• 軽量 — 同等の鋼製スロット付きセクションよりも大幅に軽量です
• 寸法の一貫性 - 全長にわたって厳しい公差
• 低メンテナンス — 処理不要で 50 年以上の耐用年数
• 標準工具を使用して現場で簡単に切断および機械加工が可能

連続スロットの設計値

従来のスチールまたはアルミニウムのプロファイルでは、ブラケット、ケーブル クランプ、またはパネルを取り付けるときに、測定、マーキング、穴あけ、またはタッピングが必要です。このプロセスは時間がかかり、エラーが蓄積され、一度穴を開けてしまうと元に戻すことはできません。スペア複合 FRP スロット プロファイルは、プロファイルの全長にわたる連続スロットでこの問題を解決します。

• ドリル不要:固定具はスロットに沿って任意の位置にスライドして所定の位置にロックされるため、現場での測定や穴あけ作業が軽減されます。
• フィールド調整可能:ブラケットは緩めたり締め直したりするだけで位置を変更できるため、頻繁な設計変更や将来の拡張を伴うモジュール式システムに最適です。
• 繊維の連続性を維持します:繊維の切断、応力集中、穴あけによる腐食開始点を回避し、プロファイルの機械的特性と腐食バリアを維持します。
• ファスナーの種類が減ります:統一されたスロット仕様により、ボルト、T ナット、アングル ブラケットをさまざまなプロファイル サイズで使用できるため、スペアパーツの在庫が簡素化されます。

仕様と寸法

サイズ範囲: 40×40×4 mm ～ 120×60×6 mm。上の表は標準的なサイズを示しています。他のセクション、壁の厚さ、スロット幅、スロットの深さは、プロジェクトの図面に従ってカスタマイズできます。基準重量は推定のみを目的としています。実際の値は工場でのテストデータの影響を受けます。標準の長さは 6 メートルです。カスタムの長さも利用可能です。

樹脂システムと性能

スペアコンポジットは、さまざまな使用環境と耐食性の要件を満たすために、次の樹脂システムを提供します。

• ポリエステル：汎用、屋外および軽度の腐食性環境に適しています。
• イソフタル酸:耐水性、弱酸性、耐アルカリ性があり、水処理や一般的な工業環境に適しています。
• ビニルエステル:耐食性が高く、強酸、強アルカリ、酸化媒体、海洋プラットフォームに適しています。
• エポキシ:高強度と高温耐性があり、構造的耐荷重や非常に高い電気絶縁を必要とする用途に適しています。

さまざまな火災安全要件を満たす難燃グレードをご用意しています。一般的な温度範囲: -50°C ～ +120°C (樹脂システムによって異なります)。

色と外観

標準色はライトグレー（RAL 7035）です。ご要望に応じてカスタムカラーもご利用いただけます。表面は滑らかまたは滑りにくいものにすることができます。屋外での耐用年数を延ばすために、耐紫外線コーティングも利用できます。

代表的な用途

• ケーブル管理サポート システム
• モジュール式構造フレームおよび組立システム
• 化学プラントにおけるパネルおよび機器の取り付け
• オフショアプラットフォームの計器および機器のサポート
• 変電所のケーブルと計器サポート
• 水処理設備機器取付
• 温室および農業用モジュラーフレーム
• 産業用ラックおよび棚システム
• サインおよびディスプレイ取り付けシステム
• 太陽光パネル取付構造

設置および製作のガイドライン

• 標準的な木工工具またはダイヤモンドブレードを使用して切断します。超硬チップ工具をお勧めします。
• 樹脂の過熱と燃焼を避けるために、低速、高送りで穴あけします。
• 確実に接続するには、T ナットまたはスロット ナットとボルトを使用してください。
• スロットの変形やプロファイルの亀裂を防ぐために、締めすぎないでください。
• 現場で接着する場合は、エポキシまたはビニルエステル構造用接着剤を使用し、接着剤メーカーの指示に従ってください。

品質保証と認証

Spare Composite は、引抜成形プロファイルの製造において 10 年以上の経験があります。当社は ISO 9001 認証を取得しています。原材料は国内外の著名なサプライヤーから調達しています。各バッチはサンプリングされ、機械的特性、耐食性、寸法精度が要件を満たしていることを確認するためにテストされます。リクエストに応じて、引張強さ、曲げ強さ、バーコル硬度、酸素指数などを含むサードパーティのテストレポートを入手できます。

注文情報

ご注文の際は、セクションサイズ、壁の厚さ、スロットタイプ（シングルまたはダブル）、樹脂システム、長さ、数量、色、および特別な要件の情報を提供してください。カスタムのスロット寸法または断面形状については、図面または詳細な技術パラメータを提供してください。お問い合わせには24時間以内にご返答させていただきます。

スペアコンポジットについて

Spare Composite は、ガラス繊維強化プラスチックの引抜成形プロファイルの開発、製造、販売を専門としています。製品は化学、電力、海洋、水処理、農業、建設業界で広く使用されています。当社は、専門的な技術サポートとカスタマイズ サービスとともに、耐食性、軽量、長寿命の複合ソリューションを提供することに尽力しています。
